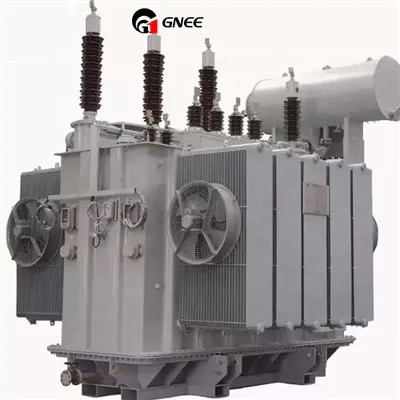

Силови трансформатор

Има няколко вида силови трансформатори, всеки от които е предназначен за специфични приложения и нужди за разпределение на мощността. Ето някои от общите видове:

1. Трансформатори от основен тип:Това са най -често използваните трансформатори. Те се състоят от магнитно ядро, съставено от силиконови стоманени листове, които образуват затворена магнитна верига. Намотките са поставени около сърцевината. Трансформаторите от основен тип обикновено са по -малки и по -леки от трансформаторите от типа на черупките.

2. Трансформатори на типа черупка:Те имат магнитно ядро, оформена като черупката на раци, с крака, които се извиват навътре, за да образуват непрекъснат магнитен път. Трансформаторите от типа на черупките са по-малко податливи на прегряване, предизвикано от неизправности и често се използват за по-високи оценки на мощността.

3. Автотрансформатори:Автотрансформаторът е вид трансформатор само с една намотка. Той работи върху принципа на регулирането на напрежението на импеданса, като позволява прости и компактни дизайни. Автотрансформаторите често се използват за приложения с ниско напрежение и където се изисква прецизно управление на напрежението.

4. Трансформатори на дистрибуция:Това обикновено са малки силови трансформатори, използвани за спускане на напрежението от нивото на предаване до нивото, използвано в домашните и бизнес уредите. Трансформаторите на дистрибуция обикновено са палтирани, полезни или са свободно стоящи единици, разположени в електрическите подстанции.

5. Power Transformers:Това са големи единици, използвани в електрическото предаване и разпределителни системи. Те са оценени по отношение на капацитета за обработка на мощността и имат висока ефективност и характеристики на регулиране, подходящи за високи напрежения и токове.

6. Инструментални трансформатори:Те включват текущи трансформатори (CTS) и потенциални трансформатори (PTS), които са проектирани за измерване на електрическата мощност на линии с високо напрежение. Инструменталните трансформатори намаляват високите напрежения и токове до нива, подходящи за измерване и запис.

7. Сух тип трансформатори:Те не използват течна диелектрична среда и разчитат на въздух, за да изолират намотките. Те често се използват на закрито, когато рискът от пожар е проблем.

8. Изменени с нефтени трансформатори:Те използват минерално масло като охлаждаща течност и изолационна среда. Те се използват широко на открито поради отличните си свойства на охлаждане и високотемпературната толерантност.

9. Регулиране на трансформатори (смяна на кранове на натоварване):Тези трансформатори имат механизъм за регулиране, който позволява да се промени съотношението на завъртане, докато трансформаторът е под натоварване. Това се използва за регулиране на изходното напрежение, въпреки вариациите в натоварването и входното напрежение.

10. Трансформатори на твърдо състояние:Това са нововъзникващи технологии, които използват електрониката на мощността, за да контролират изходното напрежение и честотата динамично. Очаква се те да играят значителна роля в интелигентните мрежи и разпределените системи за енергийни ресурси.

Силовият трансформатор се състои от няколко ключови компонента, които работят заедно за ефективно преобразуване на електрическата мощност от едно ниво на напрежение в друг. Ето преглед на тези компоненти:

1. Core:Ядрото е магнитният компонент, който осигурява път за магнитния поток, произведен от тока в намотките. Обикновено се изработва от ламинирания от силициева стомана, за да се намалят загубите на енергия поради вихрови течения.

2. Навития:В трансформатор има поне две намотки: първичната намотка и вторичната намотка. Тези намотки са намотки от тел, които са електрически изолирани една от друга и се увиват около сърцевината. Първичната намотка е свързана към входното напрежение, докато вторичната намотка осигурява изходното напрежение след трансформация.

3. Докоснете Намотка:Някои трансформатори имат допълнителни намотки, известни като намотки на крана, които позволяват корекции на напрежението, без да променят физически намотките. Това е особено полезно за компенсиране на капки за напрежение на дълги разстояния.

4. Изолация:За да се предотвратят късо съединение между намотките и сърцевината, се използват различни видове изолационни материали. Те могат да включват хартия, лак и синтетични материали, които осигуряват електрическа изолация и издържат на топлинни напрежения.

5. BREATHER:При пълни с масло трансформатори е инсталиран дишане за филтриране на въздуха, който влиза в резервоара на консерватора, когато трансформаторът изстине и маслото се свива. Това помага да се предпази влагата и замърсителите от интериора на трансформатора.

6. Система за охлаждане:Трансформаторите генерират топлина чрез електрическо съпротивление и магнетизиращи загуби. Охлаждащите системи, които могат да включват натурално охлаждане на въздуха, охлаждане на принудително въздух с вентилатори или течно охлаждане с масло или разтвор на гликол, за да поддържат работни температури в безопасни граници.

7. Танк:Резервоарът на трансформатора се помещава сърцевината и намотките и съдържа охлаждащата среда, или масло или друга течност. Резервоарът трябва да е достатъчно здрав, за да овладее вътрешното налягане и да устои на корозията.

8. Втулки:Втулките са изолатори, които позволяват на кабелите с високо напрежение да преминат през стената на резервоара на трансформатора, без да причиняват късо съединение.

9. Докоснете Changer:Настаняващите се смяна на крана (OLTC) позволяват динамично регулиране на съотношението на завоите, докато трансформаторът е захранван. Това дава възможност за регулиране на напрежението в реално време за компенсиране на промените в напрежението на системата.

10. Устройства за измерване и защита:Трансформаторите могат също така да включват устройства за мониторинг и защита, като кранове на напрежение, ток трансформатори (CTS), потенциални трансформатори (PTS), температурни сензори и релета, които откриват неизправности и инициират защитни действия.

11. Резервоар за консерватори:За преобразуваните с нефт трансформатори се използва резервоар за консерватор (често наричан „барабан“) за приспособяване на разширяването и свиването на маслото поради температурните промени и за отделяне на газа от маслото.

Поддържането на силов трансформатор е от съществено значение за осигуряване на дълголетието, надеждността и ефективността си в експлоатация. Следните стъпки трябва да се предприемат за правилна поддръжка:

1. Редовна проверка:
● Визуално проверете трансформатора за признаци на повреда, като вдлъбнатини, ръжда или разхлабени връзки.
● Проверете за течове на масло от резервоара на консерватора или други компоненти.
● Уверете се, че охлаждащата система, независимо дали е естествен, принудителен въздух или течна на основата, функционира правилно.

2. Анализ на маслото:
● Провеждайте периодични проби от масло, за да проверите за киселинност, разтворени газове, съдържание на влага и продукти на срив, които могат да показват настъпващи повреди.
● Наблюдавайте нивото на маслото и вискозитета, ако е необходимо.

3. Поддръжка на смяна на втулки и чейнджър:
● Разгледайте състоянието на втулките за пукнатини или признаци на влошаване.
● Тествайте и калибрирайте смяната на крана на натоварване, за да осигурите правилната работа и да регулирате настройките на tap, ако е необходимо за регулиране на напрежението.

4. Термичен мониторинг:
● Използвайте термични камери за изображения, за да откриете горещи точки, които могат да показват претоварване, повреда на изолация или други проблеми.
● Уверете се, че повишаването на температурата не надвишава определените ограничения на производителя.

5. Управление на натоварването:
● Следете редовно натоварването на трансформатора, за да избегнете претоварване.
● Настройте натоварванията, за да разпределите равномерно през трансформатори, ако има флот от тях, обслужващ същата зона или съоръжение.

6. Почистване:
● Дръжте трансформатора и околностите му чисти, за да предотвратите натрупването на прах и отломки, което може да доведе до разграждане на изолация и късо съединение.

7. заземяване и свързване:
● Уверете се, че всички заземяващи връзки са сигурни и че няма данни за корозия.
● Свързващите каишки трябва да бъдат проверени за стягане и цялост.

8. Документация:
● Поддържайте всеобхватни записи на дейности по поддръжка, тестове и резултати.
● Актуализирайте регистрационните файлове с наблюдавани аномалии или промени в производителността.

9. Спазване на стандартите:
● Придържайте се към индустриалните стандарти и препоръките на производителя за графици и практики за поддръжка.

10. Превантивна поддръжка:
● Изпълнете програма за превантивна поддръжка, която включва рутинни задачи като почистване, проверка на връзки и проверяване на компонентите.

11. Планиране на аварийни реакции:
● Имайте план за незабавен отговор на всякакви повреди или аномалии на трансформатора.
● Уверете се, че резервните части са лесно достъпни за бързи ремонти.
